Présentation du manuel

« Construction d’une Arbalète pour tir à 6 et 10 mètres »

___________________________________________________

En 2018, la Compagnie des Anciens Arbalétriers Visétois (CRAAV) a décidé de participer au projet européen Erasmus « Cherish » dont le but est de promouvoir la transmission du patrimoine culturel européen et de sensibiliser les jeunes à l’importance de ce patrimoine.

Dans ce cadre, il a paru intéressant de décrire la construction d’une arbalète dans les détails. En effet, il existe peu de documents techniques accessibles qui traitent de la fabrication de ces armes et les connaissances acquises par les membres ne devaient pas se perdre. Le manuel compte 71 pages.

L’arbalète et la gilde des Arbalétriers

La gilde trouve son origine dans la compagnie sermentée d’arbalétriers qui, au début du XIVème siècle, assurait la sécurité de notre bonne ville de Visé.

Elle a pu, au travers des siècles, perpétuer la tradition du tir mais c’est au milieu du  XIXème siècle que le tir à l’arbalète trouve un nouvel élan.

Ainsi les statuts de la compagnie prévoient, aujourd’hui encore, parmi ses objectifs principaux, de perfectionner et d’encourager la pratique du tir à l’arbalète.

La section de tir a pour mission d’organiser des séances et des concours de tir tout au long de l’année. L’arbalète a effectivement une place de choix dans nos manifestations.

Plan d’ensemble de l’arbalète

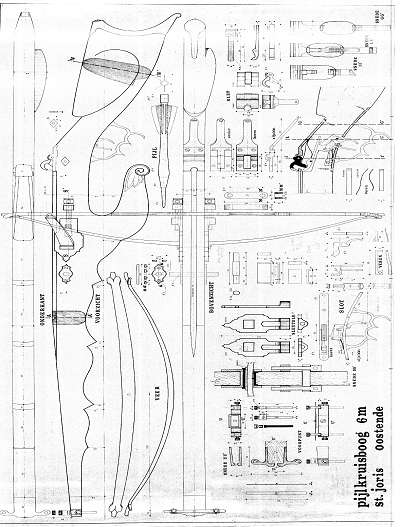

Le plan (voir ci-après) d’une arbalète sportive belge traditionnelle appelée « Verbiesen », a été réalisé par un membre de la gilde St Joris à Ostende et est effectivement le point de départ de cette aventure.

Il fait partie d’une collection de 4 plans ; les trois autres concernent une arbalète 20 m à contre-poids parfois appelée « à balancier », une arbalète 36 m pour tir à la perche ainsi qu’une arbalète à balle.

Ces trois derniers sont disponibles sous forme numérique chez l’auteur ou au secrétariat de la section de tir.

Le document qui nous occupe s’inspire entièrement de ce plan que nous avons essayé de respecter en tous points pour la première arbalète réalisée et dénommée « edf 1 ».

La deuxième arbalète « edf 2 » s’en écarte par le viseur ainsi qu’une crosse et une allonge plus longue.

Fournisseurs potentiels

Les fournisseurs qui ont été sollicités sont mentionnés par une initiale. Les coordonnées de ceux-ci sont fournies dans une liste en fin d’ouvrage.

Plan général du manuel

Les chapitres I à IV traitent de la construction elle-même et sont abondamment illustrés pour une meilleure compréhension.

Ceci facilitera la tâche de ceux qui veulent se laisser tenter par l’expérience.

Le chapitre V est consacré au montage et au réglage de l’arme, le chapitre VI parle de nouvelles armes fabriquées et d’un possible projet futur.

Enfin, le nouveau chapitre VII traite des carreaux et de leur fabrication.



Table des matières du manuel

CHAPITRE I

L’ARBRIER et le LEVIER d’ARMEMENT

  1. Choix de l’essence de bois
  2. Découpe et collage de l’arbrier
  3. Le guide-flèche
  4. La finition
  5. Le levier d’armement (tiroin)
  6. Plan de découpe pour l’axe de levier d’armement, l’arc et le plat de serrage des clés d’arc (allonge de 90 mm)
  1. Fichiers dxf

CHAPITRE II

ARC et RESSORTS

  1. Fabrication et traitement thermique de l’arc et des ressorts
  2. Fabrication de l’arc
  3. Fabrication des ressorts à lamelle
  4. Fabrication du ressort d’armement, épaisseur 3 mm
  5. Réalisation des traitements thermiques
    • Utilisation de brûleurs
    • Utilisation du four
  6. Fiche technique des aciers
    • Caractéristiques techniques des feuillards pour la réalisation des ressorts de lame
    • Caractéristiques de l’acier pour la réalisation du ressort d’armement, épaisseur 3 mm, type Amutit (Vanhulen)
    • Caractéristiques de l’acier pour la réalisation du ressort d’armement (version Digitarc)
    • Caractéristiques de l’acier pour l’arc
  1. Détermination de l’effort restitué par l’arc en fonction de l’allonge

CHAPITRE III

LA CORDE

  1. Types de fils utilisés
  2. Fabrication de la corde
  3. Support d’arbalète pour montage et démontage de la corde

CHAPITRE IV

LES PIECES METALLIQUES

  1. Mise en forme des pièces
  2. Usinage et soudage
  3. Ponçage
  4. Traitement de surface
    • Brunissage à chaud
    • Brunissage à froid
    • Anodisation
  1. Détails des pièces
    • Ensemble viseur – support de guidon
    • Système de visée à double molette
    • Axe de levier
    • Ensemble fixation de l’arc
    • Mécanisme de détente : partie gâchettes
      • Détails des ressorts
      • Détail des gâchettes
      • Détail du support d’axes
    • Mécanisme de détente : partie griffe
      • Détail des ressorts
      • Détail du levier de griffe
    • Bec de crosse
  1. Fichiers dxf
  2. Nomenclature des pièces

CHAPITRE V

REGLAGES

Blocs de fixation

Pose et réglage de l’arme

Réglage de l’arme

CHAPITRE VI

AUTRES REALISATIONS et PROJET FUTUR

Réalisation des arbalètes pdf, fdf, ydf.
Utilisation d’un système de détente issu des carabines à plomb

CHAPITRE VII

LES CARREAUX

  1. Terminologie générale
  2. Terminologie propre aux carreaux
  3. Description détaillée et fabrication
  4. Dimensions, poids, centre de gravité
  5. Appairage d’un carreau et d’une arbalète

Pour faire l’acquisition de ce manuel

Il peut être obtenu sur  demande à l’adresse courriel  musee@arbaletriers.be  contre paiement de 20 euros au compte CM CRAAV IBAN BE02 1030 4187 2140 / BIC: NICABEBB.

Le cas échéant, les frais d’envoi seront ajoutés.
